CNC STEP AUTOMATION SERIE ROCK E SA
As Série ROCK e SA da marca italiana Step Automation
são Comandos Numérico Computadorizados, especializados no segmento
do corte e conformação de chapas:
• INDÚSTRIA 4.0 PRONTA: Gerenciamento e programação da produção
• Gestão de Manutenção Programada para uma máquina sempre eficiente
• Suporte IoT por meio do protocolo MQTT
• Programação avançada assistida por anexos e vídeo
• Amostragem do material para uma produção precisa
• Exportação do perfil da chapa para envio ao corte em como arquivos DXF
• Importação de ferramentas e peças do CAD
(DXF e IGES/STEP em 3D avançado)
• Calculo da sequência automática de dobras isentas de colisões com Simulação 3D
• Função da Seleção automática de ferramentas
• TeamViewer para assistência remota
• SO Linux

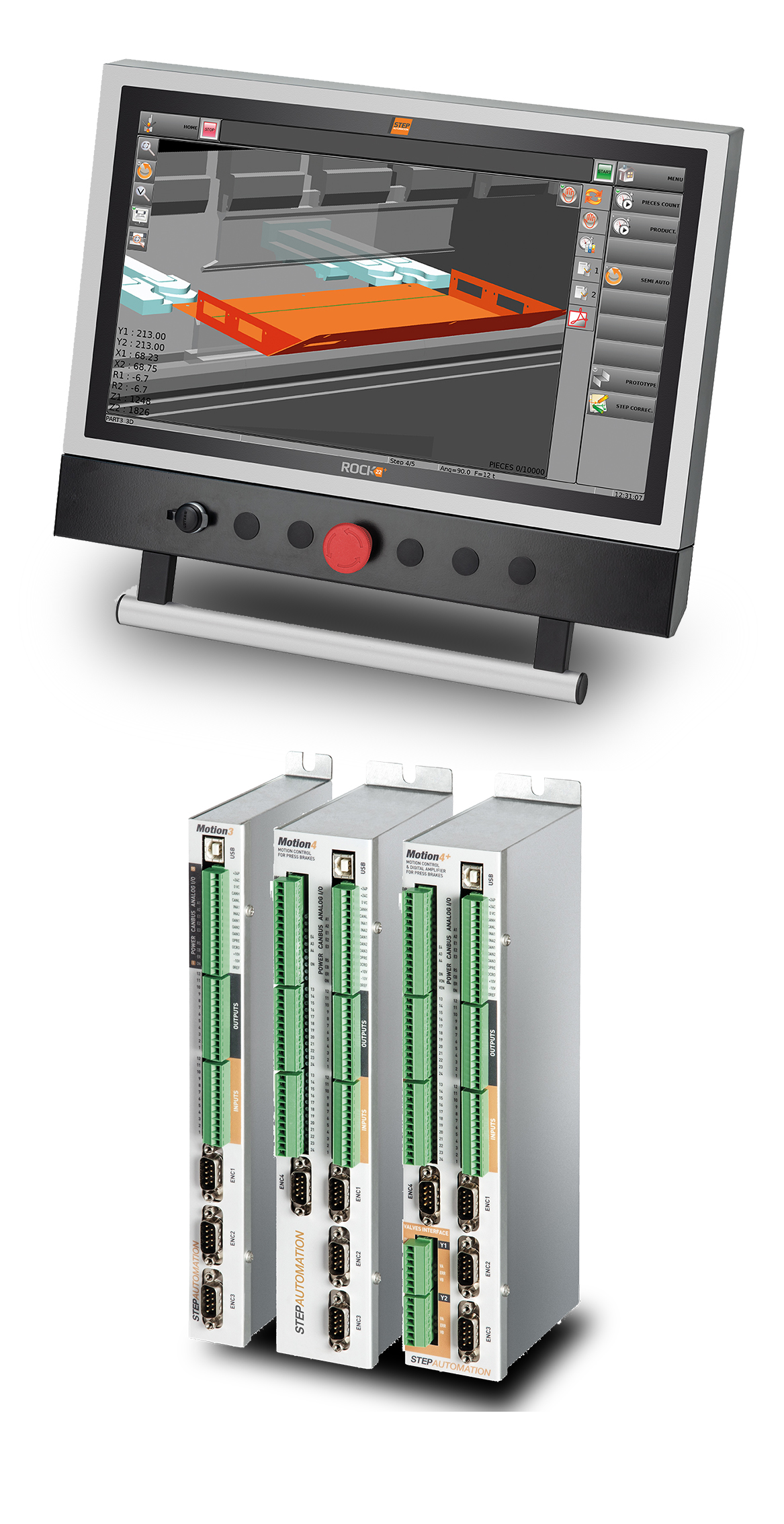

MOTION3 - MOTION4 - MOTION4+
Motion é a família modular de controles que a STEP tem projetado para interfacear e controlar todos os tipos de Prensas Dobradeiras: Hidráulicas, Elétricas e Hibridas. É dotado de uma lógica PLC com um alto número de Entradas/Saídas. O Controle Numérico, conectado por meio de bus de campo ou conexão USB a um ou mais módulos Motion, tem capacidade de gerir um totalmente a ilha de trabalho.
Motion3 é o módulo compacto que pode pilotar 3 eixos.
Motion4 é o módulo standard para a gestão de 4 eixos.
Motion4+ é o módulo completo que inclui o amplificador para a pilotagem direta das válvula proporcionais.
.
Características Gerais:
|
ESPECIFICAÇÕES TÉCNICAS MOTION3/MOTION4/MOTION4+ |
|
ENTRADAS/SAÍDAS PLC:
MOTION3 (12+12 I/O 24Vdc)
MOTION4 (24+24 I/O 24Vdc)
MOTION4+ (24+24 I/O 24Vdc)
|
|
INTERFACE DE ENCODER:
MOTION3 (3 ENTRADAS DE ENCODER +5Vdc)
MOTION4 (4 ENTRADAS ENCODER +5Vdc)
MOTION4+ (4 ENTRADAS ENCODER +5Vdc) |
|
ENTRADAS E SAIDAS ANALÓGICAS:
MOTION3 (2 ENTRADAS +/-10Vdc e 3 SAÍDAS +/-10Vdc PARA PILOTAGEM DE 3 EIXOS
MOTION4 (4 ENTRADAS +/-10Vdc e 4 SAÍDAS +/-10Vdc PARA PILOTAGEM DE 4 EIXOS)
MOTION4+ (4 ENTRADAS +/-10Vdc e 4 SAÍDAS +/-10Vdc PARA PILOTAGEM DE 4 EIXOS) |
|
CONTROLE DE PRESSÃO/BOMBADURA:
MOTION3 (2 SAÍDAS ANALÓGICAS 0-10Vdc
MOTION4 (2 SAÍDA EM CORRENTE 0-4A /(standard 2A) MAIS 2 SAIDAS ANALÓGICAS 0-10Vdc)
MOTION4+ (2 SAÍDA EM CORRENTE 0-4A /(standard 2A) MAIS 2 SAIDAS ANALÓGICAS 0-10Vdc) |
|
INTERFACE PARA VÁLVULAS:
SOMENTE MOTION4+ (DUPLA CONEXÃO PARA AS VÁLVULAS Y1 E Y2 COM INTERFACE DE FECHAMENTO DE LOOP LVDT) |
|
DIMENSÕES:
MOTION3 (270 x 35 x 100 mm)
MOTION4 (270 x 50 x 100 mm)
MOTION4+ (270 x 50 x 100 mm) |
